Hi-Fi配音控制放大器制作

文章长度[504]　加入时间[2006/7/1]　更新时间[2024/10/30 10:14:08]　级别[3]　[评论]　[收藏]

2003年,第4期,类别:音响技术

该配音控制放大器适合于文艺团体作朗诵以及婚庆录像刻入光盘过程中话音与音乐的混音用途。

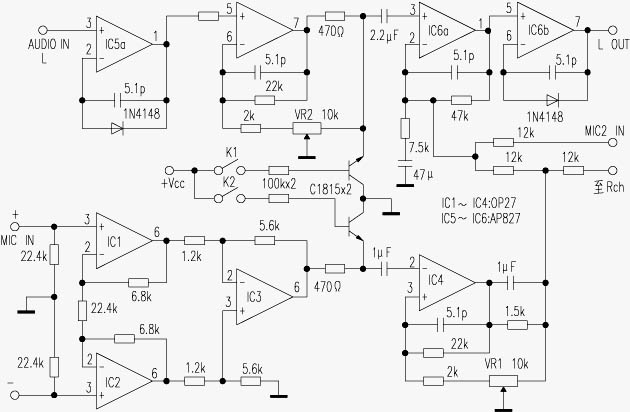

　　话筒电路由单运放OP27构成共模强抑噪电路,对电流哼声和线路串扰信号有极强的抑制能力。音乐输入及混音部分使用高速低噪运放AD827(图中只画出了L声道部分电路)。为保证该放大器达至Hi-Fi境界,话筒放大和音乐通道的音量调节运用了跨导音量控制(GM)电路,以最大限度降低电位器带来的噪音。并且还可以提高音频的动态范围。图中“MIC2 IN”和“至RCH”这两个接点,在两个声道线路板间应互相连接。这样,配音者的声像定位就处于中间位置了。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　浙江钟宝成
