ss570122的雕刻机制作过程(3)

文章长度[3861]　加入时间[2007/3/18]　更新时间[2024/10/30 3:41:30]　级别[0]　[评论]　[收藏]

作者:ss570122　原载:磁动力电子论坛

图41　腐蚀好后的板子

　　做板子的另一面,其它同上,关键是定位,先将第一面腐蚀好后的四角定位孔钻透,然后把另一面图纸用小细杆定位好,继续腐蚀

图42

图43　这是腐蚀好的另一面
　　

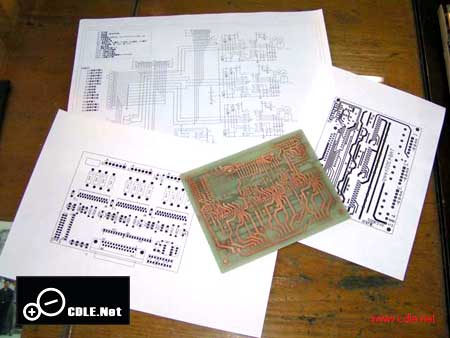

　　这是打印的设计原理图、PCB图和腐蚀好后的控制电路板

图44

　　检验,将腐蚀好的板子放在亮处,看,每个焊盘和过孔对的很整齐,双面板制作成功。当然还要适当的检查和修补。

图45

　　下面介绍焊好元件的电路板。

图46　板子上面

图47 板子下面

图48 板子侧面

图49

　调试X轴和Z轴滑台

图50

图51　X轴

　这是最后定型的TA8435H控制板子,亮的发光二极管是指示三轴的运动状态(脉冲、使能和正反转)。

好了,就传到这里,下一步是安装Z轴滑台和整体调试。

这是最后定型的TA8435H控制板子,亮的发光二极管是指示三轴的运动状态(脉冲、使能和正反转)。

图52
　　
　　这是以前采用的L297+L298控制板,这次做的板子体积小多了。

图53
