本灯装配好后，直接采用220V交流供电，实测单只LED工作电流11.0MA，工作电压2.85V，整灯耗电3.8W左右，亮度相当于60W的白炽灯泡，接近20W的日光灯亮度，特别适合家庭照明使用。市场上相同功率的LED节能灯售价一般都在50元以上，更有甚者高达100元。

本站专业提供各种高质量、高可靠的LED节能灯套件，让您低价格也能享受到高科技带来的节能、省电、环保等全新体验。在更高亮度的照明效果下，您的照明电费从此会下降到白炽灯泡照明电费的十分之一、日光灯管照明电费的四分之一甚至更低！

你在为你家的灯泡不够亮而烦恼吗？你在为你家电费过多而烦恼吗？你在为地球环境的严重破坏而气愤吗？你在为你初学电子找不到好的套件练手而烦恼吗？

使用节能灯可以简单有效的舒缓全球气候转变。节能灯节能环保之余，又能节省金钱，光效更媲美白炽灯，是白炽灯和日光灯的最佳代替品。 它可以节省 80% 以上的电力。 使用节能灯取代低效能的白炽灯和日光灯，节能灯不但环保，耗电量低，经济省钱，且应用广泛。而且能够让你的焊接技术在实践中得到提高。

116粒LED+前照灯杯+电路板+电源板含配件。

元件包装如下图所示：

尺寸：ф95mm×H90mm
额定电压：180~250VAC,50/60Hz
额定功率：4W
使用场合：适合商用照明，家用照明，壁灯等。

装好的成品如下图所示：

这款LED节能灯的电路板是圆形的。发光二极管也是按照圆圈来排列的，一共有7圈。最内部（相当于圆心位置）有1个led，第二圈有5个led，第三圈有10个led，第四圈有20个led，第五圈有20个led，第六圈有20个led，第七圈（也是最外圈）有40个led。一起就是116粒led，板的正面对每一个led都标有编号，从内到外编号依次递增。

在第58和第59个，它们并没有连接起来，从它们中间划分，刚好两边都是58个，可以有两种接法，一种是串联，一种是并联，可以适合多种电源接法。我们会提供两种电源的电路原理图，供大家参考与制作。

笔者结合自己制作led灯的过程总结出来一些注意事项供大家参考
1． 拿到发光二极管和板的时候，不要急着把发光二极管全部装上去。如果你全部装上去了，会有2个坏处：
第一， 由于发光二极管之间的间距很紧密，会非常难焊
第二， 焊出来的板上的灯会歪歪扭扭。
所以，笔者建议一圈一圈的焊，插一圈焊一圈，再减脚。减完脚再焊下一圈。前四圈焊好后基本都是贴着板的，很好看。后三圈如果不压着它焊就会歪歪扭扭的，可以先把led插上去，焊的时候就找个重一点的东西（如装满水的杯子）把板压住再焊，这样就可以避免它歪歪扭扭。

2.焊的时候还要注意不要在某个发光二极管上焊太久，这样会导致led内部损坏，结果发光微弱，甚至不亮。
严重导致整个节能灯出现故障， 特别是插元件时千万不要要发光二极管插反，否则发光二极管会烧坏。

3.接通电源之前一定要检查发光二极管正负极是否装反。如果有个别装反了却没有检查就接通电源，装反的发光二极管就会不会发光而损坏 ，断电后再将发光二极管调换极性也没有用了。

本套件配用的是本站专用的专用节能灯led草帽灯透明发白光超亮（零售价0.3元每只，因为配本灯套件批量才会优惠！），寿命长，亮度高，耗电省，其光效是一般白炽灯泡光效的20倍以上。市面上有一些LED节能灯售价较低，那是因为采用了低价格的LED，有些甚至是采用了早期工艺生产的库存LED，实际亮度会大大打折。

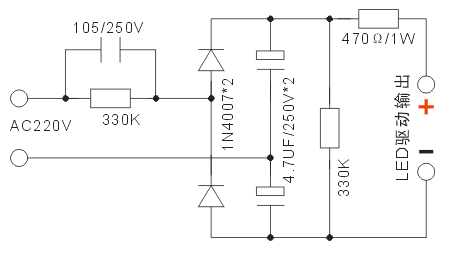

附：116灯LED串联供电的电源的电路原理图（以下元件参数在230V时，经过实测（安装本站的白光草帽灯）LED工作电流11MA，LED两端工作电压2.85V，整灯耗电量约为4W左右，实际照明效果的亮度相当60W白炽灯泡，接近20W日光灯的亮度。）

说明：白光草帽灯的推荐工作电流为20MA左右，但是，由于本灯LED数量多，安装密度大，所以采取降额使用，这样降低了温升，让发光二极管的寿命大大延长，理论寿命为10-20万小时，而白炽灯泡和日光灯管的寿命仅为0.3万小时！对于灯店、公司等照明用电大户来说，一年的电费就可以节省出LED灯的支出，同时还可以节省电工的的维护工资。

 LED节能灯小常识

环保节能LED照明灯泡的优点:

◇高效节能　LED节能灯耗电量不到普通灯泡耗电量的十分之一 ，同样的亮度,节能效果非常明显。

◇超长寿命　本产品属于小功率半导体产品,正常使用几年很少会出问题,而普通灯泡的寿命则一般不长,是因为普通灯泡的钨丝热胀冷缩过程中很容易造成断丝,这也是传统灯泡的致命弱点。另外LED本身正向压降具有一定的恒压作用,所以能在较宽的电压范围下正常工作。

◇光线健康　光线中不含紫外线和红外线，无辐射，普通节能灯管和白炽灯光线中含有紫外线和红外线；

◇绿色环保　不含汞和铅等有害元素，得利于回收和利用，而且不会产生电磁干扰，普通灯管中含有汞和铅等有害元素，节能灯中的电子镇流器会产生电磁干扰；

◇保护视力　直流驱动，无频闪，普通灯都是交流驱动，就必然产生频闪；
◇光效率高　发热小，９０％的电能转化为可见光，普通白炽灯８０％的电能转化为热能，仅有２０％电能转化为可见光；

◇安全系数高　所需电压、电流较小，发热较少，无安全隐患，可用于矿场等危险场所；
